Antes de intentar leer un calibrador, ¡necesitas saber qué estás mirando y qué estás midiendo!
De hecho, la herramienta puede parecer compleja a primera vista, con sus graduaciones tan precisas y sus diferentes mordazas.
En este tutorial práctico, le ayudaremos a comprender para qué se utiliza un calibrador y, a continuación, le enseñaremos a usarlo correctamente.
📏 Simulador de lectura de calibradores
Introduzca una medida para simularla y descubra cómo leerla en un calibrador analógico (graduado a 1/20 = 0,05 mm)

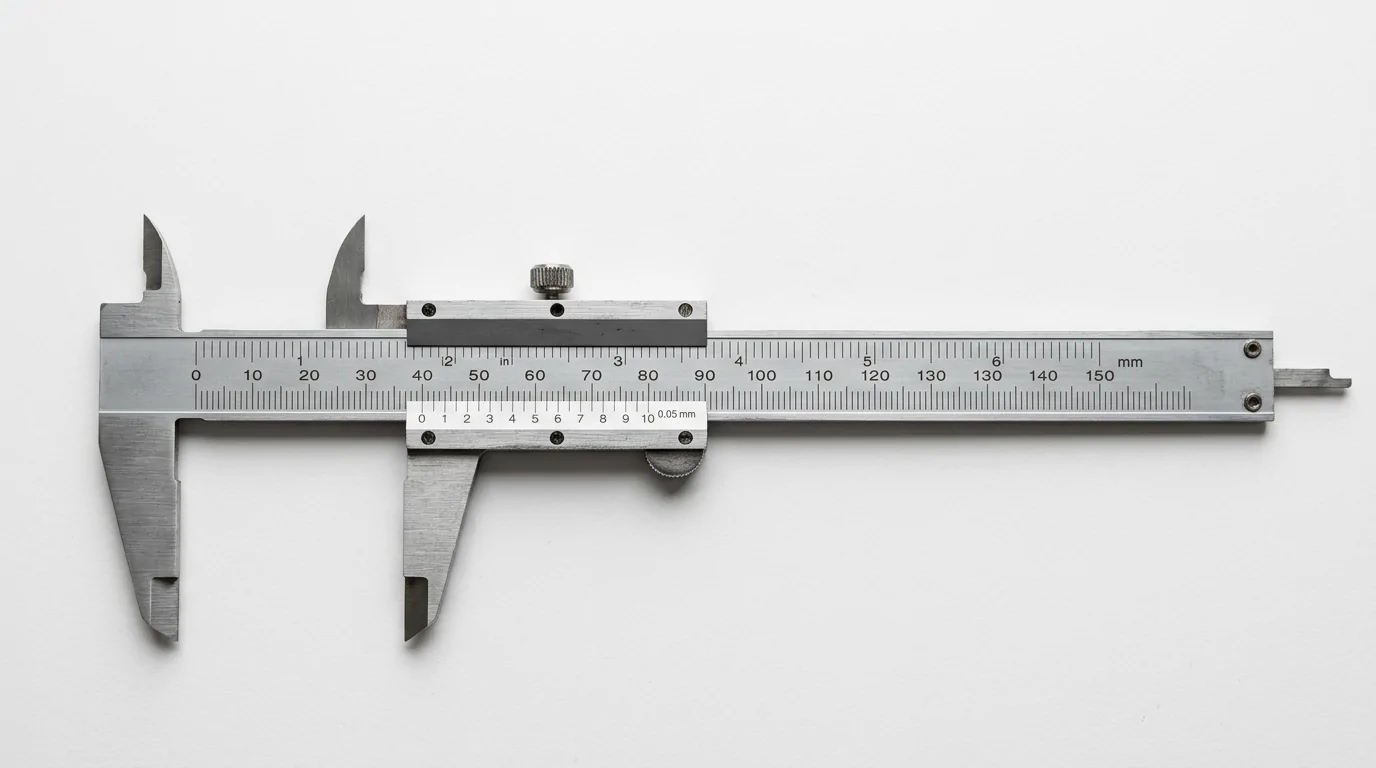

Las diferentes partes de un calibrador
Una vez identificadas todas las partes, ¡todo queda mucho más claro!
Aquí hay una descripción general de los elementos que componen este instrumento de medición y un .
La regla principal y las boquillas de medición
La característica principal de un calibrador es la varilla rígida en la que están grabadas las graduaciones en milímetros, y a veces también en pulgadas. Este es el punto de referencia fijo de la herramienta. No se mueve.
Las mordazas de medición son las partes que se sujetan. Normalmente hay dos pares:
- Las mordazas inferiores (o externas): sujetan una pieza para medir su diámetro exterior, anchura o grosor.
- Las mandíbulas superiores (o internas): se separan dentro de un orificio o ranura para medir un diámetro interno.
El cursor se desliza a lo largo de la escala. Este cursor es el que sostiene la escala vernier o la pantalla digital. Cuando las mordazas se cierran sobre la pieza de trabajo, la posición del cursor indica la medida que se debe leer. En teoría es sencillo, pero aun así es necesario saber exactamente dónde mirar.
No confunda un calibrador con un micrómetro. Ambas herramientas miden dimensiones, pero sus principios de lectura son completamente diferentes. El calibrador sigue siendo la herramienta básica para las mediciones cotidianas.
El nonio, el dial y el medidor de profundidad
La escala vernier de un calibrador es una pequeña regla graduada unida al cursor. Permite leer fracciones de milímetro. Hablaremos de esto en detalle más adelante; es donde los principiantes suelen tener dificultades.
En algunos modelos, el nonio se sustituye por un dial de aguja (calibrador de dial).
La aguja gira y apunta directamente al valor en décimas de milímetro. Más intuitivo que un calibrador vernier, pero menos común en los talleres.
El medidor de profundidad es esa varilla pequeña y delgada que sobresale de la parte posterior de la herramienta. Permite medir la profundidad de un agujero, ranura o reborde.
Se inserta en el fondo del orificio y la regla principal indica directamente la profundidad.
Un calibrador completo permite, por lo tanto, realizar cuatro tipos de mediciones: exterior, interior, profundidad y, en ocasiones, hombro. Todo ello con una sola herramienta.

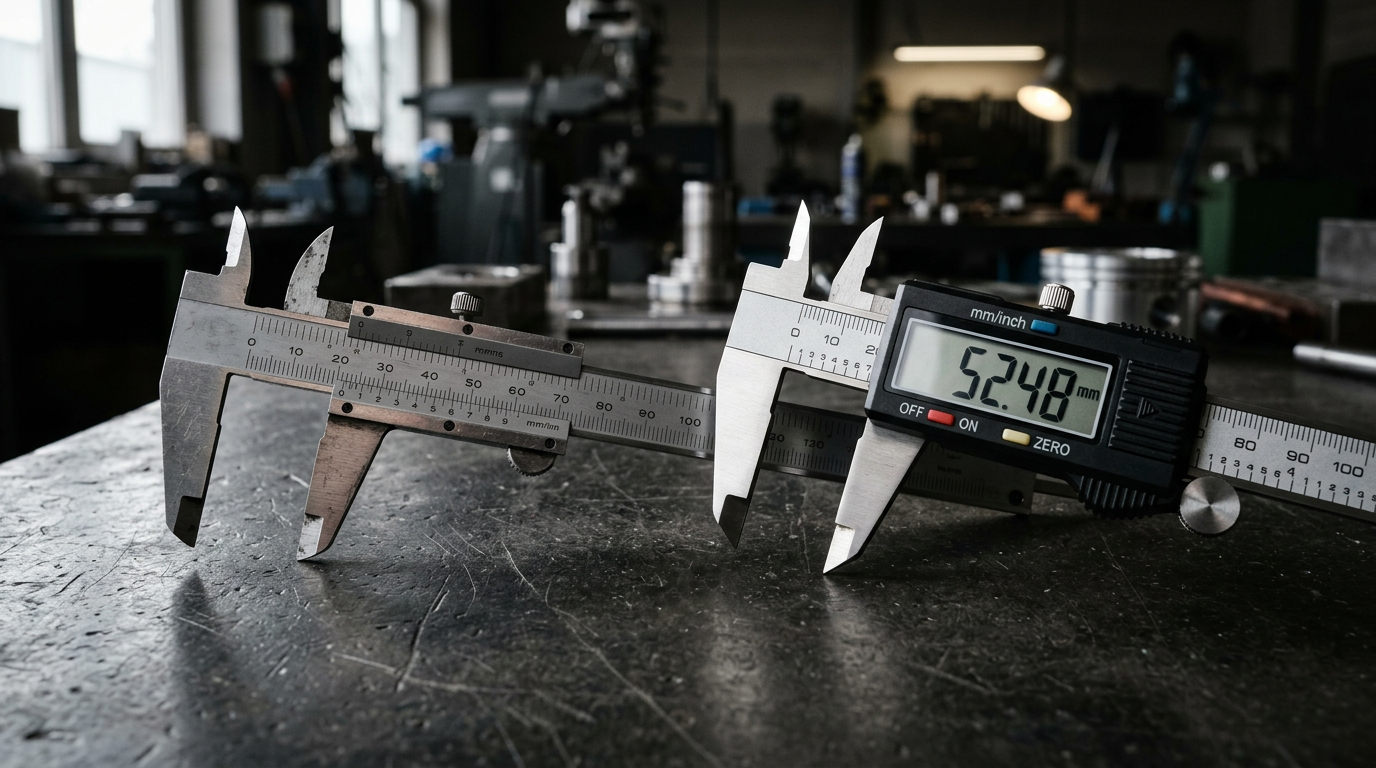

Calibrador analógico o digital: ¿cuáles son las diferencias?
Existen varios tipos de calibradores. Las dos familias principales son el vernier analógico y el modelo digital con pantalla digital.
Cada método de lectura tiene su propia lógica, ventajas y pequeñas desventajas. Para un principiante, comprender las diferencias ayuda a elegir la herramienta adecuada y evitar errores de lectura.
- El modelo vernier no requiere pilas
- El modelo digital muestra el valor directamente, sin cálculos
- El modelo de esfera es fácil de leer para principiantes
- Larga vida útil para modelos analógicos
- El uso de un calibrador Vernier requiere aprendizaje y concentración
- Los dispositivos digitales pueden presentar fallos de funcionamiento o apagarse durante su uso
- Riesgo de error de paralaje en modelos analógicos
- Algunos modelos digitales son sensibles a la humedad y a las virutas de madera
¿Cómo funciona un calibrador Vernier?
El calibrador vernier funciona según un principio puramente mecánico. La escala principal indica milímetros enteros.
El nonio, por otro lado, es una segunda regla, más corta y con divisiones ligeramente diferentes.
Es esta diferencia entre los dos conjuntos de graduaciones lo que permite leer fracciones de milímetro.
En una escala vernier con una precisión de una décima de milímetro, la escala secundaria está dividida en 10 graduaciones que representan un total de 9 mm.
Cada división de la escala vernier equivale, por lo tanto, a 0,9 mm, es decir, 0,1 mm menos que un milímetro completo. Esta pequeña diferencia, que se repite en cada graduación, permite identificar con precisión la fracción de milímetro.
Para interpretar las graduaciones de un calibrador vernier, se busca qué graduación del vernier coincide perfectamente con una graduación de la escala principal.
Es esta coincidencia la que da el valor decimal. Primero se leen los milímetros enteros y luego se suma el valor leído en el nonio.
Utilice buena iluminación y, si es necesario, una lupa para leer la escala vernier. Las graduaciones son precisas. La iluminación insuficiente es la principal causa de errores de lectura.
¿Cómo leer un calibrador digital?
Leer un calibrador digital es mucho más sencillo. La pantalla muestra inmediatamente el valor medido, en milímetros o pulgadas según la configuración. No hay graduaciones que interpretar ni coincidencias que buscar.
El proceso sigue siendo sencillo:
- Ponga la herramienta a cero ( Cero o Reiniciar) antes de medir.
- Cierre las boquillas sobre la pieza de trabajo sin forzarlas.
- Lea directamente el valor que se muestra en la pantalla.
Algunos modelos permiten alternar entre milímetros y pulgadas con solo pulsar un botón. Es práctico, pero puede generar confusión si no se comprueba la unidad mostrada antes de anotar la medida.
Compruebe siempre que la unidad mostrada corresponde a la que necesita.
Lo único a lo que hay que prestar atención es a la batería. Una pantalla que parpadea o unas lecturas inestables suelen indicar que la batería necesita ser reemplazada. Ten siempre una batería de repuesto a mano en el taller.

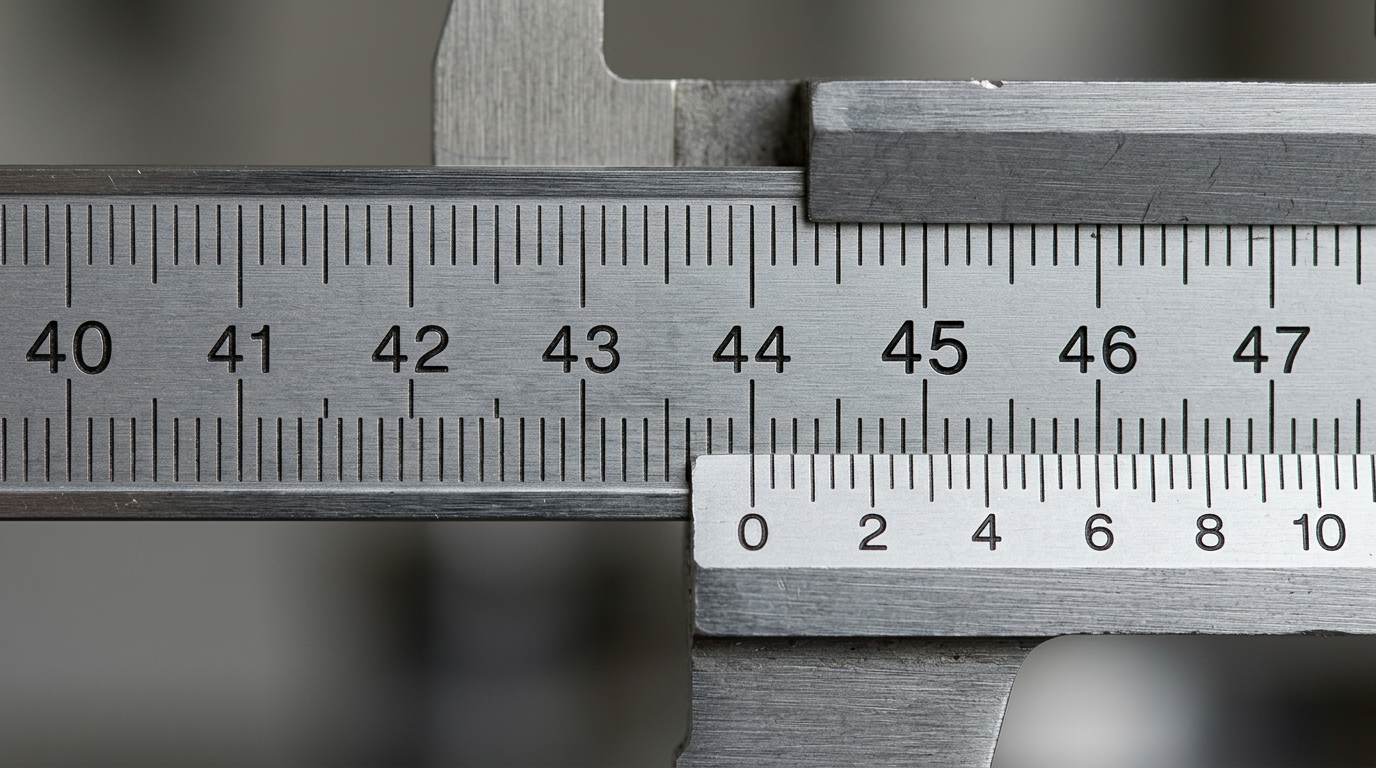

No cometas errores al leer un calibrador
Aquí es donde sucede todo.
La lectura de un calibrador se realiza en dos pasos: primero, los milímetros enteros en la escala principal, y luego, las fracciones de milímetro en el nonio.
Muchos principiantes se saltan uno de los dos pasos o confunden las dos reglas. Sigue este método paso a paso y evitarás errores comunes.
Lee los milímetros en la regla principal
La regla principal está grabada con incrementos de milímetros. Algunos modelos también indican medios milímetros (0,5 mm) con graduaciones más cortas entre cada milímetro completo.
Para leer milímetros:
- Observa el borde izquierdo del nonio (la primera graduación del nonio, el lado cero).
- Localiza la última graduación completa en la regla principal, que se encuentra a la izquierda de esta marca.
- Anote este valor. Es el número de milímetros enteros.
Ejemplo: si el cero del nonio se encuentra justo después de la graduación de 23 mm de la regla principal, se dispone de 23 mm de medición completa.
Si además se excede la mitad de una graduación, añada 0,5 mm, es decir, 23,5 mm.
La regla de oro: lea siempre la graduación completa que precede al cero del nonio, nunca la que le sigue.
Interpretación de las graduaciones de la escala vernier
Una vez anotados los milímetros, pasamos al nonio para obtener la del calibrador vernier completa
El nonio tiene 10 graduaciones (en un modelo de décima de tipo) o 20 o incluso 50 graduaciones (en un modelo más preciso).
El método:
- Examine las graduaciones de la escala vernier de izquierda a derecha.
- Busque la graduación en el nonio que se alinee perfectamente con una graduación en la escala principal.
- Observe el número de esta graduación en el nonio.
- En una escala vernier con precisión de décimas de milímetro: multiplicar por 0,1 mm. En una escala vernier con precisión de centésimas de milímetro: multiplicar por 0,02 mm (dependiendo del incremento del vernier).
Si la séptima graduación de la escala vernier es la que se alinea, y su escala vernier está ajustada a décimas de milímetro, añada 0,7 mm a la lectura de la escala principal. Puede sonar abstracto, pero un ejemplo numérico lo aclara todo.
Si dudas entre dos graduaciones que parecen estar perfectamente alineadas, elige la que coincida con mayor claridad. Una ligera incertidumbre suele indicar que la medición se encuentra entre dos valores. Repite la medición.
Un ejemplo concreto y numérico de una lectura completa
Aquí se muestra un ejemplo de cómo leer una escala vernier paso a paso con valores reales.
Situación: estás midiendo una pieza con un calibrador Vernier con una precisión de una décima de milímetro.
| Escenario | Lo que observamos | Valor obtenido |
|---|---|---|
| 1. Leer la regla principal | El cero del nonio se encuentra más allá de la graduación de 34 mm | 34 mm |
| 2. ¿Medio milímetro? | El cero del nonio también supera la graduación de 34,5 mm | + 0,5 mm |
| 3. Lectura de Vernier | La tercera graduación del nonio se alinea perfectamente | + 0,3 mm |
| Resultado final | 34 + 0,5 + 0,3 | 34,8 mm |
La medida final es, por lo tanto, 34,8 mm. No hay nada misterioso en ello: ¡dos mediciones sumadas, y eso es todo!

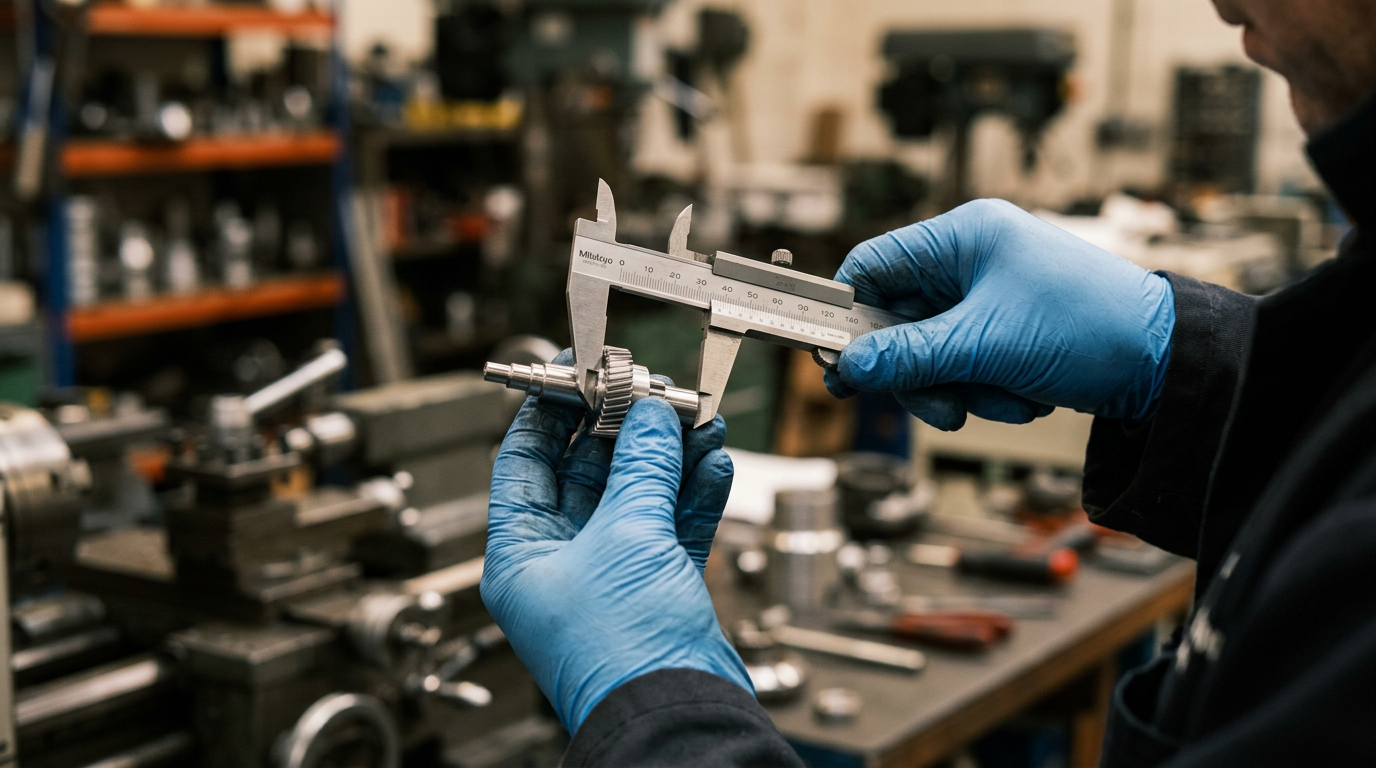

Medir hasta la décima o la centésima de milímetro
No todos los calibradores tienen la misma precisión. Algunos miden hasta la décima de milímetro (0,1 mm), otros hasta la vigésima (0,05 mm), y los modelos más finos llegan hasta la centésima (0,02 mm).
Comprender la precisión de tu herramienta te ayuda a evitar copiar un valor que no existe.
Comprender la precisión según el modelo
La precisión de un calibrador depende directamente del número de divisiones de su escala vernier.
| tipo Vernier | Número de divisiones | Precisión de lectura |
|---|---|---|
| Vernier estándar | 10 divisiones | 0,1 mm |
| Nonier fino | 20 divisiones | 0,05 mm |
| Nonier de alta precisión | 50 divisiones | 0,02 mm |
Para medir con una precisión de hasta una décima de milímetro con un nonio de 10 divisiones, cada graduación leída corresponde a 0,1 mm.
En un nonio con 50 divisiones, cada graduación equivale a 0,02 mm.
Lea siempre la indicación de precisión grabada en el nonio o en las instrucciones de la herramienta antes de anotar sus resultados.
Un modelo digital, en cambio, muestra el valor directamente, generalmente con dos decimales. La precisión indicada suele ser de 0,01 mm, pero también depende de la calidad mecánica de la herramienta.
Un calibrador de gama baja que muestra una precisión de 0,01 mm no garantiza necesariamente esta precisión en condiciones reales.

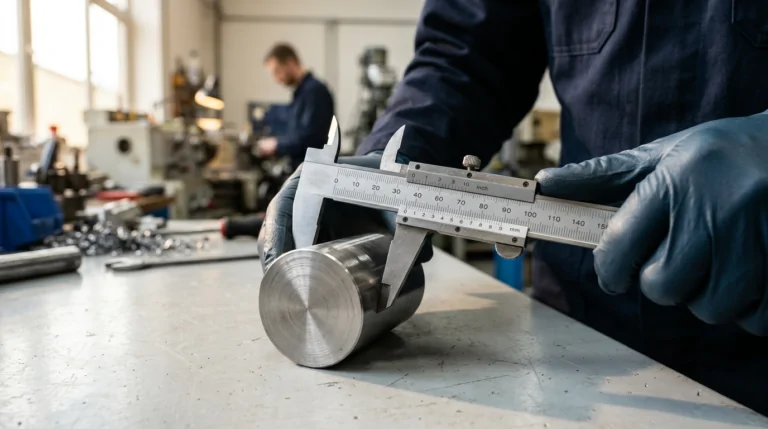

Cómo interpretar una medida de diámetro exterior en la práctica
Pongamos un ejemplo concreto: medir el diámetro exterior de un cilindro con un calibrador vernier con una precisión de una décima.
- Coloque el cilindro entre las mordazas inferiores (mordazas exteriores) de la herramienta.
- Cierre suavemente las boquillas hasta que hagan contacto firme, sin presionar con fuerza. La pieza no debe moverse.
- Compruebe que las boquillas estén perfectamente perpendiculares al eje del cilindro. Un error angular distorsionará la medición.
- Lee la regla principal: supongamos que son 18 mm.
- Compruebe el medio milímetro: supongamos que no se supera la graduación de 18,5 mm.
- Lea el nonio: la graduación n.° 6 se alinea. Añada 0,6 mm.
- Resultado: 18,6 mm de diámetro exterior.
Así es precisamente como se a medir con un calibrador : mediante la práctica repetida en piezas sencillas antes de pasar a mediciones más precisas.

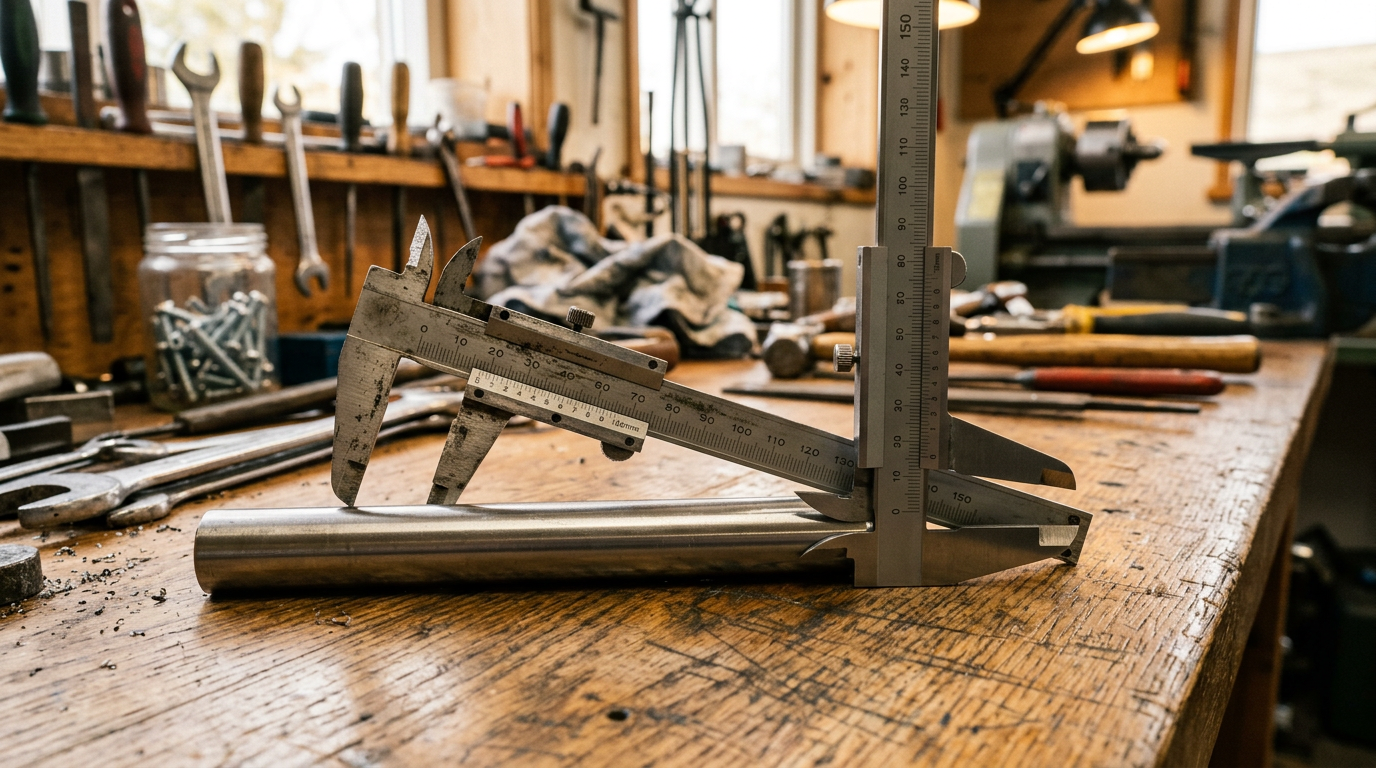

Errores comunes y cómo evitarlos
Aun conociendo bien el método, los principiantes suelen cometer varios errores. Algunos se deben a la postura, otros a la posición de la pieza.
Su identificación permite una corrección rápida y una mayor fiabilidad desde las primeras mediciones.
Evite el error de paralaje al leer
El error de paralaje se produce cuando el ojo no está alineado exactamente con las graduaciones.
Si miras ligeramente hacia un lado, la graduación que parece alineada en realidad no lo está. Como resultado, lees 0,3 mm en lugar de 0,4 mm, y tu medición es incorrecta…
Cómo evitarlo:
- Coloca el ojo directamente frente al nonio, no en ángulo.
- Sostenga la herramienta a la altura de los ojos, no por debajo.
- Utilice iluminación directa en las graduaciones.
- En los modelos con bisel, la graduación está rebajada, lo que reduce el efecto de paralaje.
El error de paralaje es invisible a menos que lo busques. Acostúmbrate a comprobar el ángulo de lectura con cada medición, incluso cuando creas que lo estás haciendo bien.
Los calibradores digitales eliminan este problema, ya que el número se lee en una pantalla. Esta es una de sus principales ventajas para principiantes o para su uso en condiciones difíciles.
Coloque la pieza correctamente entre las boquillas
El posicionamiento incorrecto de las piezas es tan común como el error de paralaje. Estos son los errores más frecuentes:
- Medir demasiado cerca de las puntas de las garras : las puntas de las garras no son paralelas en todos los modelos. La medición debe realizarse en la zona de contacto principal, no en las puntas de las mordazas.
- No sujete la pieza perpendicularmente : si la pieza está inclinada entre las mordazas, estará midiendo una cuerda y no el diámetro real. En el caso de un cilindro, asegúrese de que el eje de la pieza sea perfectamente perpendicular a la regla.
- Apriete excesivo : Una presión excesiva puede deformar ligeramente las mordazas o comprimir una parte flexible. El contacto debe ser firme, pero sin forzar.
- Medir sobre una superficie sucia o con virutas : una viruta atascada entre la pieza y la boquilla añade varias décimas de milímetro. Limpie siempre las boquillas y la pieza antes de medir.
Siempre toma dos o tres mediciones en el mismo punto. Si obtienes el mismo valor cada vez, puedes confiar en ello. Si los valores varían, investiga la causa antes de sacar conclusiones.
Preguntas prácticas
¿Cómo utilizo un calibrador por primera vez?
Comience por identificar las distintas partes: la regla principal, el cursor, las mordazas y el medidor de profundidad. Ponga la herramienta a cero cerrando completamente las mordazas y verifique que la pantalla o el nonio marquen 0. Luego, tome una pieza cuyas dimensiones ya conozca, mídala y compare. Este es el mejor ejercicio para aprender a leer medidas correctamente.
¿Cuál es la diferencia entre un calibrador y un micrómetro?
Un calibrador suele medir de 0 a 150 mm (a veces más) con una precisión de 0,1 mm a 0,02 mm, según el modelo. Un micrómetro tiene un rango de medición menor (generalmente 25 mm por modelo), pero ofrece una precisión de 0,01 mm, a veces de 0,001 mm. Son dos herramientas complementarias, no intercambiables.
¿Cómo puedo saber si mi calibrador está correctamente calibrado?
Cierre completamente las mordazas y compruebe que la marca de cero del nonio coincida exactamente con la marca de cero de la escala principal. En un modelo digital, la pantalla debería mostrar 0,00. Si no es así, la herramienta está desalineada. Algunos modelos permiten el ajuste manual. En caso de duda, compare con un bloque patrón de referencia.
¿Se puede medir la profundidad con un calibrador estándar?
Sí. La varilla delgada en la parte posterior de la herramienta, llamada medidor de profundidad, se utiliza para eso. Se coloca la superficie de apoyo de la regla principal contra el borde del orificio, se inserta el medidor hasta el fondo y se lee el valor directamente en la regla principal. El método de lectura es el mismo que para una medición externa estándar.
¿Por qué cambia mi lectura dependiendo de cómo sujete la herramienta?
Existen varias razones posibles. En primer lugar, el ángulo de lectura (error de paralaje) altera visualmente la alineación de las graduaciones. En segundo lugar, aplicar demasiada presión al cursor puede desplazar la posición de las mordazas unas centésimas de milímetro. Por último, si la pieza de trabajo no está bien posicionada, puede moverse ligeramente entre lecturas. Mantenga la herramienta firme, mire directamente a las graduaciones y controle la presión.
